Cone Rubber Fender
Super cone rubber fender is the third generation product of cell type fender;
Cone fenders have the highest energy to reaction ratios of any fender currently in use;
Match up with frontal panel and low friction PE pad; Suitable for all kinds of wharf.

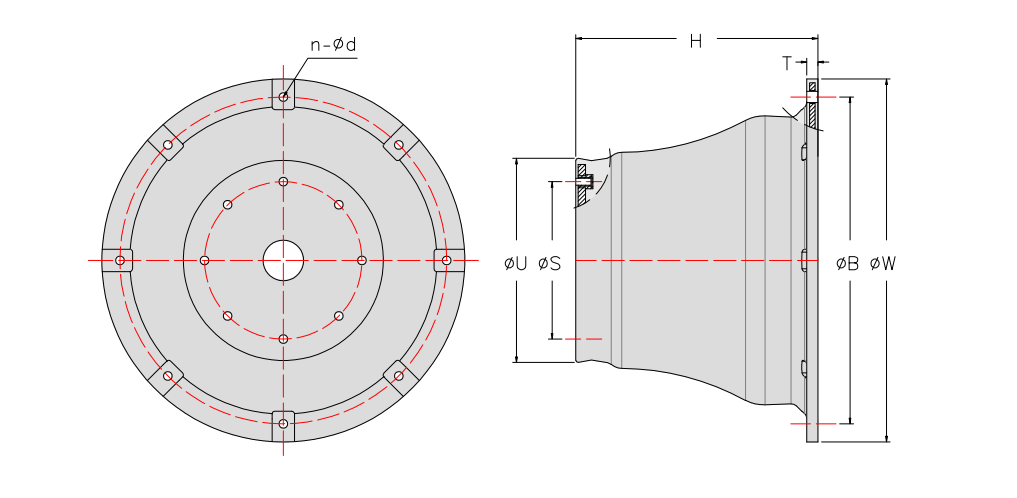

Specification
Specification | H | T
| φU | φS | φB | φW | φd | Anchors |
500H | 500 | 25 | 425 | 325 | 675 | 750 | 30 | M24 |
600H | 600 | 27 | 510 | 390 | 810 | 900 | 30 | M24 |
700H | 700 | 32 | 595 | 455 | 945 | 1050 | 38 | M30 |
800H | 800 | 36 | 680 | 520 | 1080 | 1200 | 44 | M36 |
900H | 900 | 41 | 765 | 585 | 1215 | 1350 | 44 | M36 |
1000H | 1000 | 45 | 850 | 650 | 1350 | 1500 | 50 | M42 |
1100H | 1100 | 50 | 935 | 715 | 1485 | 1650 | 50 | M42 |
1150H | 1150 | 52 | 998 | 750 | 1550 | 1725 | 50 | M42 |
1200H | 1200 | 54 | 1020 | 780 | 1620 | 1800 | 50 | M42 |
1300H | 1300 | 59 | 1105 | 845 | 1755 | 1950 | 60 | M48 |
1400H | 1400 | 66 | 1190 | 930 | 1890 | 2100 | 60 | M48 |
1600H | 1600 | 72 | 1360 | 1060 | 2160 | 2400 | 70 | M48 |
1800H | 1800 | 78 | 1530 | 1190 | 2430 | 2700 | 76 | M56 |
2000H | 2000 | 80 | 1900 | 1540 | 2920 | 3200 | 76 | M56 |
Performance
Performance | 500H | 600H | 700H | 800H | 900H | 1000H | 1100H | 1150H | 1200H | 1300H | 1400H | 1600H | 1800H | 2000H |
|
RS | R(kN) | 340 | 480 | 655 | 862 | 1078 | 1339 | 1490 | 1764 | 1760 | 2125 | 2255 | 3130 | 3750 | 4260 |
E(Nm) | 80 | 155 | 232 | 368 | 480 | 669 | 840 | 1029 | 1i10 | 1585 | 1686 | 2420 | 3530 | 4630 |
RH | R(kN) | 270 | 382 | 525 | 706 | 862 | 1078 | 150 | 1395 | 1400 | 1705 | 1804 | 2268 | 3000 | 3540 |
E(kNm) | 65 | 125 | 180 | 294 | 395 | 541 | 650 | 880 | 880 | 1310 | 1349 | 1935 | 2830 | 3800 |
RO | R(kN) | 195 | 285 | 380 | 510 | 640 | 785 | 930 | 1050 | 1120 | 1340 | 1445 | 1815 | 2400 | 2980 |
E(kNm) | 46 | 94 | 150 | 225 | 310 | 435 | 495 | 660 | 710 | 1043 | 1079 | 1548 | 2260 | 3190 |
RL | R(kN) | 165 | 230 | 310 | 410 | 510 | 630 | 800 | 830 | 890 | 1125 | 1150 | 1420 | 1910 | 2655 |
E(kNm) | 37 | 75 | 120 | 180 | 252 | 350 | 408 | 530 | 560 | 750 | 860 | 1230 | 1800 | 2830 |
