Cell Rubber Fender
Provide good energy capability, high deflection;
Match up with frontal panel and low friction PE pad;
Strong and well designed;
Low hull pressure, reduced shear force;
Suitable for a wide range of berthing applications.

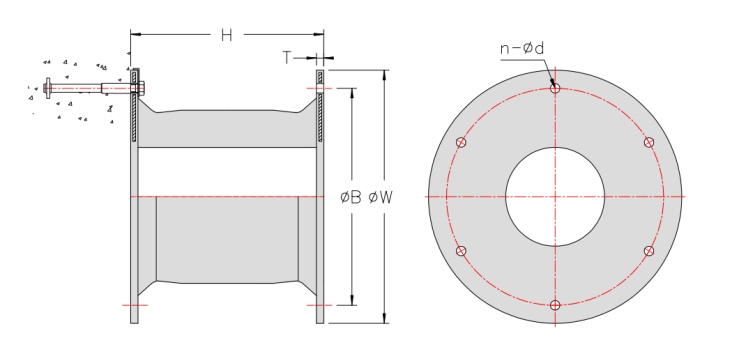

Specification
Specification | H | T | φB | φW | φd | Anchors |
500H | 500 | 25 | 550 | 650 | 32 | M24 |
630H | 630 | 30 | 700 | 840 | 39 | M30 |
800H | 800 | 30 | 900 | 1050 | 40 | M33 |
1000H | 1000 | 35 | 1100 | 1300 | 47 | M39 |
115OH | 1150 | 40 | 1300 | 1500 | 50 | M42 |
1250H | 1250 | 45 | 1450 | 1650 | 53 | M45 |
1450H | 1450 | 47 | 1650 | 1850 | 61 | M52 |
1600H | 1600 | 50 | 1800 | 2000 | 61 | M52 |
1700H | 1700 | 55 | 1900 | 2100 | 66 | M56 |
2000H | 2000 | 55 | 2000 | 2200 | 74 | M64 |
2250H | 2250 | 60 | 2300 | 2550 | 74 | M64 |
2500H | 2500 | 70 | 2700 | 2950 | 74 | M64 |
3000H | 3000 | 75 | 3150 | 3350 | 90 | M76 |
Performance
Performance | 50OH | 630H | 800H | 1000H | 1150H | 1250H | 1450H | 1600H | 1700H | 2000H | 2250H | 2500H |
|
RE | 52.50% | R | 182 | 290 | 464 | 737 | 975 | 1153 | 1551 | 1885 | 2131 | 2941 | 4145 | 5118 |
E | 40 | 80 | 163 | 324 | 492 | 632 | 987 | 1326 | 1591 | 2591 | 4095 | 5618 |
55% | R | 210 | 309 | 493 | 784 | 1037 | 1225 | 1649 | 2007 | 2266 | 3136 | 4406 | 5441 |
E | 43 | 85 | 173 | 343 | 521 | 669 | 1045 | 1405 | 1685 | 2743 | 4337 | 5949 |
RS | 52.50% | R | 162 | 258 | 412 | 655 | 865 | 1022 | 1376 | 1676 | 1892 | 2619 | 3679 | 4543 |
E | 36 | 72 | 145 | 287 | 437 | 561 | 876 | 1177 | 1413 | 2300 | 3628 | 4987 |
55% | R | 187 | 274 | 437 | 696 | 920 | 1087 | 1464 | 1781 | 2012 | 2783 | 3911 | 4829 |
E | 38 | 76 | 153 | 304 | 463 | 594 | 928 | 1247 | 1495 | 2435 | 3848 | 5280 |
RH | 52.50% | R | 140 | 224 | 355 | 567 | 750 | 886 | 1193 | 1453 | 1640 | 2270 | 3188 | 3937 |
E | 30 | 62 | 125 | 249 | 379 | 486 | 760 | 1020 | 1224 | 1994 | 3150 | 4322 |
55% | R | 160 | 237 | 378 | 603 | 798 | 942 | 1269 | 1544 | 1743 | 2413 | 3390 | 4182 |
E | 32 | 67 | 132 | 264 | 401 | 516 | 804 | 1080 | 1300 | 2111 | 3336 | 4576 |
RO | 52.50% | R | 108 | 172 | 275 | 436 | 578 | 682 | 918 | 1120 | 1262 | 1746 | 2454 | 3028 |
E | 23 | 47 | 96 | 191 | 295 | 375 | 585 | 786 | 945 | 1535 | 2425 | 3330 |
55% | R | 125 | 182 | 292 | 463 | 614 | 725 | 976 | 1189 | 1342 | 1856 | 2607 | 3220 |
E | 25 | 50 | 102 | 203 | 309 | 396 | 619 | 832 | 997 | 1624 | 2566 | 3520 |
RL | 52.50% | R | 86 | 138 | 211 | 349 | 462 | 546 | 735 | 894 | 1009 | 1398 | 2085 | 2574 |
E | 18 | 38 | 75 | 153 | 233 | 299 | 468 | 628 | 753 | 1227 | 2060 | 2826 |
55% | R | 99 | 147 | 225 | 372 | 491 | 581 | 781 | 950 | 1073 | 1485 | 2216 | 2737 |
E | 19 | 40 | 78 | 163 | 247 | 316 | 495 | 665 | 798 | 1299 | 2180 | 2992 |
