Arch Rubber Fender
The super arch fender is modified from the traditional V type arch fender.
High energy absorption and low reaction force.
Strong and hard wearing, Excellent shear performance,Large range of standard sizes.
Can be fitted with either UHMW-PE face pads or connected to a steel panel, reduce the friction factor.

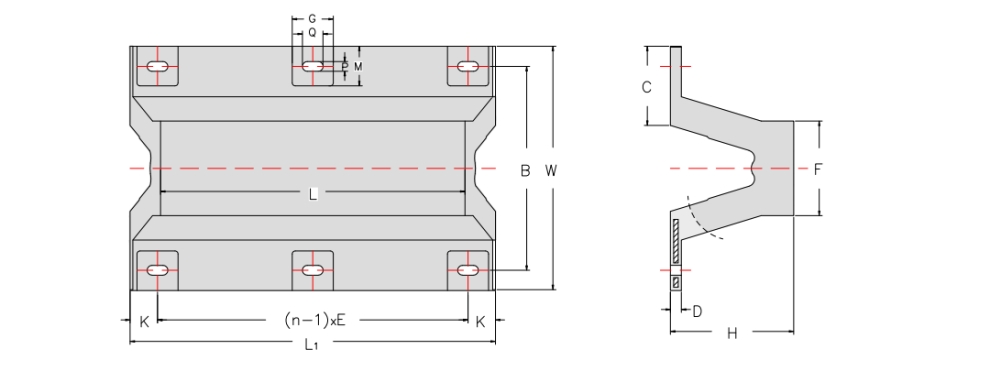

Specification
Specification mm | H | W | B | F | C | D | P | Q | M | G |
150H | 150 | 300 | 240 | 98 | 96 | 22.5 | 25 | 50 | 55 | 95 |
200H | 200 | 400 | 320 | 150 | 128 | 24 | 29 | 58 | 75 | 105 |
250H | 250 | 500 | 410 | 164 | 160 | 30 | 32 | 64 | 90 | 125 |
300H | 300 | 600 | 490 | 225 | 195 | 33 | 35 | 70 | 105 | 140 |
400H | 400 | 800 | 670 | 300 | 260 | 40 | 41 | 82 | 120 | 165 |
500H | 500 | 1000 | 840 | 375 | 325 | 45 | 47 | 94 | 140 | 180 |
600H | 600 | 1200 | 1001 | 450 | 390 | 54 | 50 | 100 | 160 | 195 |
800H | 800 | 1600 | 1340 | 600 | 520 | 72 | 68 | 136 | 260 | 270 |
1000H | 1000 | 2000 | 1680 | 750 | 650 | 90 | 68 | 136 | 300 | 290 |
Performance
Performance | 150H | 200H | 250H | 300H | 400H | 500H | 600H | 800H | 1000H |
|
RS | 52.50% | R(kN) | 129 | 170 | 270 | 325 | 430 | 540 | 645 | 864 | 1080 |
E(kNm | 7 | 11 | 28 | 41 | 73 | 113 | 163 | 290 | 450 |
55% | R(kN) | 174 | 230 | 375 | 450 | 600 | 750 | 895 | 1200 | 1490 |
E(kNm) | 8 | 14 | 30 | 4 | 78 | 120 | 175 | 310 | 486 |
RH | 52.50% | R(kN) | 112 | 150 | 208 | 248 | 330 | 415 | 495 | 664 | 830 |
E(kNm | 6 | 12 | 22 | 31 | 55 | 87 | 125 | 223 | 349 |
55% | R(kN) | 151 | 202 | 288 | 345 | 460 | 575 | 690 | 922 | 1150 |
E(kNm) | 7 | 13 | 23 | 33 | 60 | 93 | 135 | 239 | 374 |
RO | 52.50% | R(kN) | 84 | 112 | 172 | 206 | 275 | 344 | 412 | 550 | 688 |
E(kNm) | 4 | 10 | 18 | 26 | 46 | 72 | 104 | 185 | 289 |
55% | R(kN) | 113 | 152 | 239 | 286 | 382 | 478 | 572 | 764 | 956 |
E(kNm) | 5 | 11 | 19 | 28 | 49 | 7 | 111 | 198 | 310 |
RL | 52.50% | R(kN) | 56 | 75 | 148 | 175 | 235 | 295 | 354 | 472 | 590 |
E(kNm) | 3 | 6 | 16 | 22 | 40 | 62 | 89 | 159 | 248 |
55% | R(kN) | 76 | 105 | 205 | 245 | 328 | 410 | 492 | 655 | 820 |
E(kNm) | 4 | 7 | 17 | 24 | 43 | 66 | 95 | 170 | 265 |
